οθόνη αφής ίντσας HMI 240x240 1,3 με το τσιπ St7789V

οθόνη αφής ίντσας HMI 240x240 1,3 με το τσιπ St7789V

  • οθόνη αφής ίντσας HMI 240x240 1,3 με το τσιπ St7789V
  • οθόνη αφής ίντσας HMI 240x240 1,3 με το τσιπ St7789V
  • οθόνη αφής ίντσας HMI 240x240 1,3 με το τσιπ St7789V
οθόνη αφής ίντσας HMI 240x240 1,3 με το τσιπ St7789V
Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HSD
Πιστοποίηση: RoHS
Αριθμό μοντέλου: YT013H001
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD 2.5-3.5/ PCS
Συσκευασία λεπτομέρειες: 50cm*50cm*60cm
Χρόνος παράδοσης: 20-25
Δυνατότητα προσφοράς: 1kk/m
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Μέγεθος: 1,3 ίντσα Τρόπος επίδειξης: Κανονικά μαύρος
Ψήφισμα: 240*240 Ενεργή Περιοχή: 23.40 (W) × 23,40 (Λ)
Γωνία εξέτασης: Όλες οι η ώρα φωτεινότητα: 200 cd/m2
Χρώματα: 262K Διεπαφή: 4-SPI
Υψηλό φως:

240x240 οθόνη αφής hmi 1

,

3 ίντσας

,

240x240 επιτροπή επίδειξης hmi 1

1,3 τσιπ Spi St7789V ενότητας επίδειξης οθόνης ίντσας 240*240 TFT LCD





    Το YT013H001 είναι μια χρώματος ενεργός μητρών λεπτή ταινιών επίδειξη κρυστάλλου κρυσταλλολυχνιών (TFT) υγρή (LCD) που χρησιμοποιεί το άμορφο πυρίτιο TFT ως συσκευή μετατροπής. Αυτό το TFT LCD έχει μια μετρημένη ενεργό περιοχή επίδειξης 1,28 ίντσας διάμετρος με 240 οριζόντια από το κάθετο ψήφισμα εικονοκυττάρου 240.



Γενικές προδιαγραφές



Αριθ. Στοιχείο Προδιαγραφή Μονάδα Παρατήρηση
1 Μέγεθος LCD 1.3 ίντσα -
2 Τύπος επιτροπής ΔΙΕΘΝΈΣ ΕΙΔΗΣΕΟΓΡΑΦΙΚΌ ΠΡΑΚΤΟΡΕΊΟ - -
3 Ψήφισμα 240x (RGB) Χ 320 εικονοκύτταρο -
4 Τρόπος επίδειξης Κανονικά μαύρος - -
5 Αριθμός επίδειξης χρωμάτων 262K - Σημείωση
6 Κατεύθυνση εξέτασης ΟΛΟΙ - -
7 Αναλογία αντίθεσης 900 (λ.) - -
8 Φωτεινότητα 200 (ΤΥΠΟΣ) cd/m2 Σημείωση
9 Μέγεθος ενότητας 26.10 (W) ×29.15 (Λ) ×1.85 (Τ) χιλ. Σημείωση
10 Ενεργός περιοχή 23.40 (W) × 23,40 (Λ) χιλ. -
11 Πίσσα εικονοκυττάρου 0,135 (W) Χ 0,135 (L) χιλ. -
12 Βάρος - γ -
13 Ολοκληρωμένο κύκλωμα οδηγών ST7789V - -
14 Μέγεθος RAM ολοκληρωμένου κυκλώματος οδηγών RAMLess κομμάτι -
15 Πηγή φωτός 2LEDs λευκό - -
16 Διεπαφή SPI - -
17 Λειτουργούσα θερμοκρασία -20~70 ºC -
18 Θερμοκρασία αποθήκευσης -30~80 ºC -

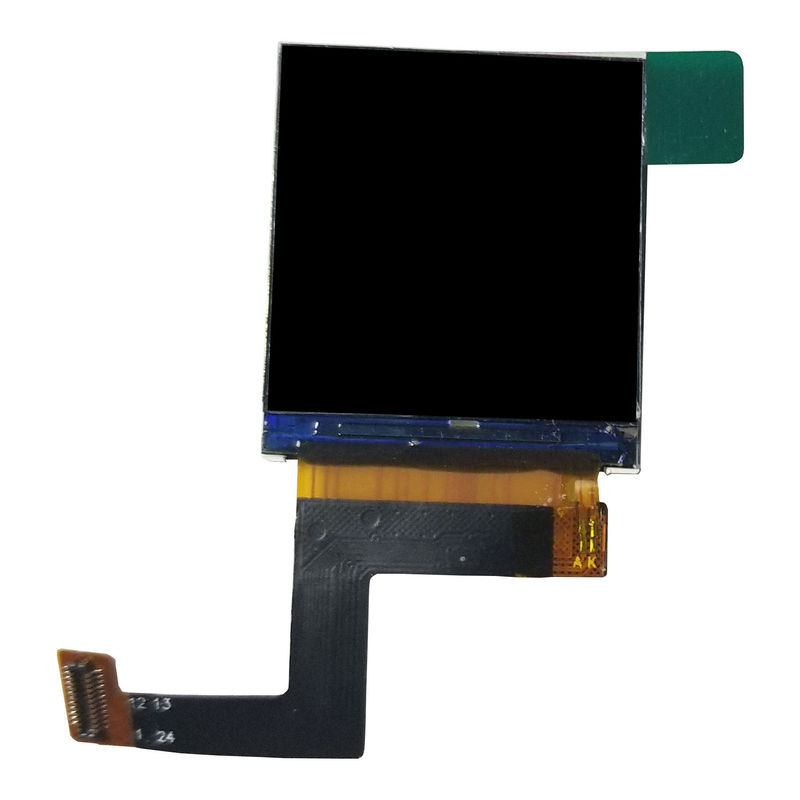

οθόνη αφής ίντσας HMI 240x240 1,3 με το τσιπ St7789V 0





FAQ





Q1. Πώς μπορώ να εμπιστευθώ την ποιότητα των προϊόντων σας;

Α:

--Οι πρώτες ύλες μας είναι όλα ROHS υποχωρητικά.

--Η επίδειξη είναι ένα ISO9001: 2008 και ISO9001: 2015 επικυρωμένη επιχείρηση, έχουμε εμμείνει στα πρότυπα του ISO αυστηρά στην παραγωγή μας.

--Τα προϊόντα μας είναι 100% οπτικά και δοκιμή λειτουργίας πριν από τις αποστολές.

Εν τω μεταξύ, κάνουμε τις απαραίτητες δοκιμές δοκιμής και αξιοπιστίας γήρανσης στις ενότητες επίδειξης TFT μας, π.χ. κατάστημα και λειτουργούμε στην υψηλή και χαμηλή θερμοκρασία & το υψηλό περιβάλλον υγρασίας, το ESD και την αντιπαρεμβατική δοκιμή, την πτώση (με τη συσκευασία) και τη δοκιμή δόνησης.

Οι οθόνες αφής μας περνούν από την αλατισμένη δοκιμή ψεκασμού, δοκιμή σκληρότητας, δοκιμή πτώσης σφαιρών χάλυβα, δοκιμή λειότητας, δοκιμή θερμικού κλονισμού…

--Η εμπειρία και η ικανότητά μας κάνουν το ποσοστό προσόντων όντας πάντα 99,7% ή ανωτέρω.



Q2. Ποια μεγέθη των LCD και των επιτροπών αφής παρέχετε;

Α:

--Μικρά μεγέθη που περιλαμβάνουν: 0,96», 1,22», 1,3», 1,44», 1,54», 1,77», 2,0», 2,4», 2,7», 2,8», 3,0», 3,2», 3,5», 3,95», 3,97», 4,3», 5», 5,6», 6,86».

--Μέσα μεγέθη που περιλαμβάνουν: 7», 8», 9», 10,1», 10,2», 13,3»,14,1»,15,6»,17»,21,5»,23



Q3. Μπορώνα έχωμιαδιαταγήδειγμάτωνπριν απότηνεπίσημηδιαταγή;
Α: Ναι, η διαταγή δειγμάτων είναι πάντα ευπρόσδεκτη για τα νέα προγράμματα ή την αντικατάσταση του τρεξίματος των προγραμμάτων. Έχουμε το απόθεμα πολλών τυποποιημένων προτύπων των ενοτήτων TFT LCD και των οθονών αφής από 0.96inch σε 13.3inch, το οποίο η παράδοση μέσων είναι σε θέση να γίνει την ίδια μέρα ως διαταγή.



Q4. Ποιαείναιηχρονική ανοχήγιατηδιαταγήδειγμάτωνκαιτηδιαταγήμαζικής παραγωγής;
Α:
--Για τα τυποποιημένα προϊόντα LXDisplay, η χρονική ανοχή για τα δείγματα είναι συνήθως 1-7 ημέρες, για τη μαζική παραγωγή θα μπορούσε να είναι τόσο γρήγορη όπως 10 ημέρες.

--Για τα προσαρμοσμένα προϊόντα,

Είμαστε σε θέση να πάρουμε νέο FPC έτοιμο σε 7days, νέο Backlight σε 15days, και τη νέα χωρητική επιτροπή αφής ή την ανθεκτική επιτροπή αφής σε 18days.

Η μαζική παραγωγή των ειδικών προϊόντων θα μπορούσε να είναι τόσο γρήγορη όσο 3weeks.

--Εν περιλήψει, βασισμένος στα έτη μεγάλης παραγωγής μας, έχουμε κρατήσει την καλή σχέση με την επιτροπή LCD, ολοκληρωμένο κύκλωμα και άλλοι υλικοί προμηθευτές, είχαμε έναν σταθερό ανεφοδιασμό ακόμα και όταν υπήρξε βαριά έλλειψη των υλικών.



Q5. ΈχετετηναπαίτησηMOQ;
Α: Ναι, εξαρτάται από τα διαφορετικά μεγέθη των προϊόντων. Παρακαλώ αναφερθείτε στις πωλήσεις μας, ευχαριστίες.



Q6. Πώςσυνεργάζομαιμεσαςσταπροσαρμοσμέναπροϊόντα;
Α: Αρχικά παρακαλώ παρέχετε μας η περιγραφή των ειδικών απαιτήσεών σας, οποιασδήποτε σχεδίου ή προδιαγραφής-Οι μηχανικοί μας θα επιλύσουν τη συμβατά λύση και επίσης το κόστος φορμών (ενδεχομένως)-Παρέχουμε το σχέδιο και την προδιαγραφή για την έγκριση-Παρέχουμε τα δείγματα για την έγκριση μετά από τη δοκιμή αξιοπιστίας και τη δοκιμή γήρανσης-Κάνουμε την τροποποίηση εάν είναι απαραίτητο-Κάνουμε τη μικρή ποσότητα δοκιμαστικής διαταγής (αν απαιτείται)-Κάνουμε τη μαζική παραγωγή.



Q7. Μπορώνα έχωτολογότυποοθόνηςμεταξιού, τοναριθμόμερώνήτημικρήετικέταμου;
Α: Ναι, σίγουρα. Μπορεί απαιτεί MOQ, παρακαλώ αναφερθείτε στις πωλήσεις μας, ευχαριστίες.



Q8. Πόσο καιρόείναιηεξουσιοδότησηκαιποιαείναιηυπηρεσίαμεταπωλήσεώνσας;
Α: Συνήθως 12 μήνες.

Εάν υπάρχει οποιαδήποτε ατέλεια μέσα σε 12months από τη λήψη των προϊόντων, παρακαλώ ελάτε σε επαφή με τις πωλήσεις μας, θα αποκριθούμε μέσα σε 24 ώρες. Εάν απαιτήσουμε οποιοδήποτε προϊόν για να επιστραφούμε σε μας, τα έξοδα αποστολής θα πληρωθούν πλήρως από μας.



Q9. Έχετεοποιοδήποτεαπολογισμόναυτιλίαςκαιμπορείτενα αναφέρετεταευνοϊκάέξοδααποστολής;

Α: Ναι, έχουμε συνεργαστεί με DHL, Fedex περισσότερο από 11 έτη, στους απολογισμούς ναυτιλίας μας χορηγήθηκε η έκπτωση τόσο όσο και 85% μακριά. Παρακαλώ αισθανθείτε ελεύθερος να μην ρωτήσει τις πωλήσεις μας κανένα θέμα που είναι δείγμα ή επίσημη αποστολή διαταγής.



ΠΡΟΦΥΛΑΞΕΙΣ



1.HANDLING



1.1.Polarizer ο καθαρισμός, αιθέρας πετρελαίου (ή νιτροεξάνιο) συστήνεται για τον καθαρισμό των μπροστινών/οπίσθιων πολωτών και οι ανακλαστήρες, η ακετόνη, το τολουόλιο και η αιθανόλη δεν επιτρέπονται για να αποφύγουν την επιφάνεια.

1.2. Να στηρίξει σώματος, πρέπει να φορέσει το λουρί καρπών αντι-ESD ενώ συλλογές LCD.

1.3. Η συγκόλληση FPC, λιγότερο από 300℃/3S, ύλη συγκολλήσεως πρέπει να στηρίξει τον πάγκο.

1.4. Εάν το ηλεκτρικό κατσαβίδι χρήσης για να κάνει τη συνέλευση, κατσαβίδι πρέπει.



2.STORAGE



2.1. Κρατήστε σε μια σφραγισμένη τσάντα πολυαιθυλενίου.

2.2. Κρατήστε σε μια σκοτεινή θέση.

2.3. Κρατήστε στη θερμοκρασία μεταξύ 0°C και 35°C.

Μην σε 70°C για περισσότερο από 160 ώρες, ή σε -20°C για περισσότερο από 48 ώρες.



3.SAFETY



Εάν η υγρή διαρροή κρυστάλλου από ένα χαλασμένο κύτταρο γυαλιού, δεν το έβαλε στο στόμα σας ή δεν αγγίζει τα μάτια, εάν το υγρό κρύσταλλο αγγίζει το δέρμα ή τα ενδύματά σας, παρακαλώ το πλύντε από αμέσως να χρησιμοποιήσει το σαπούνι και το νερό.



4.LIMITED ΕΞΟΥΣΙΟΔΟΤΗΣΗ



Εκτός αν ειδάλλως συμφωνηθε'ν μεταξύ ADIA και του πελάτη, ADIA θα αντικαταστήσει ή θα επισκευάσει οποιων δήποτε από τις ενότητες LCD του που βρίσκονται για να είναι λειτουργικά ελαττωματικές όταν επιθεωρείται σύμφωνα με τα πρότυπα αποδοχής ADIA LCD (αντίγραφα διαθέσιμα κατόπιν αιτήματος) για μια περίοδο ενός έτους από την ημερομηνία των αποστολών. Οι καλλυντικές/οπτικές ατέλειες πέρα από τα specs πρέπει να επιστραφούν σε ADIA μέσα σε 30 ημέρες από την αποστολή. Η επιβεβαίωση τέτοιας ημερομηνίας θα βασιστεί στα έγγραφα φορτίου. Η ευθύνη εξουσιοδότησης ADIA που περιορίζεται στην επισκευή ή/και την αντικατάσταση στους όρους που εκτίθενται ανωτέρω. ADIA δεν θα είναι αρμόδιο για οποιαδήποτε επόμενα ή επακόλουθα γεγονότα.



4.1RETURNING LCM ΚΆΤΩ ΑΠΌ ΤΗΝ ΕΞΟΥΣΙΟΔΌΤΗΣΗ – ΌΡΟΙ



4.1.No η εξουσιοδότηση μπορεί να χορηγηθεί εάν οι προφυλάξεις που δηλώνονται ανωτέρω δεν έχουν λήφθουν υπόψη. Τα χαρακτηριστικά παραδείγματα των παραβιάσεων είναι:

- Σπασμένο γυαλί LCD.

- Κύκλωμα που τροποποιείται με κάθε τρόπο, συμπεριλαμβανομένης της προσθήκης των συστατικών.

4.2.Module οι επισκευές θα τιμολογηθούν στον πελάτη επάνω στην αμοιβαία συμφωνία. Οι ενότητες πρέπει να επιστραφούν με την ικανοποιητική περιγραφή των αποτυχιών ή των ατελειών. Οποιοδήποτε συνδετήρες ή καλώδιο που εγκαθίστανται από τον πελάτη πρέπει να αφαιρεθούν εντελώς χωρίς καταστροφή της οπής, των αγωγών και των τερματικών PCB.





Σχεδιάγραμμα επιχείρησης



Ιδρυμένη το 2011, η Co. τεχνολογίας Shenzhen Yada Xingye, ΕΠΕ είναι μια ιδιωτική επιχείρηση υψηλής τεχνολογίας ειδικεμένος στην Ε&Α, την παραγωγή και τις πωλήσεις του LCD, LCM, του χρώματος LCD TFT, της οθόνης αφής και της βιομηχανικής οθόνης τμηματικών λιμένων. Και μπορεί να παρέχει ένα πλήρες σύνολο οθόνης επίδειξης και σχεδίου επίδειξης (PCBA).

Έχει ποικίλα τυποποιημένα και διαφοροποιημένα προϊόντα επίδειξης χρώματος ενότητας LCD (LCM), LCD και TFT. Κάνετε το LCD και LCM με τις διάφορες προδιαγραφές και τις τεχνικές απαιτήσεις σύμφωνα με τις απαιτήσεις πελατών. Τα προϊόντα χρησιμοποιούνται ευρέως στα όργανα, τα έξυπνα τηλέφωνα, τους υπολογιστές ταμπλετών, POS τις μηχανές, το ιατρικό εξοπλισμό, τις μηχανές αυτοκινήτων, τα ευφυή ρομπότ, το έξυπνο σπίτι, τα ευφυή φορετά προϊόντα, UAVs, τα μάτια VR/του AR, τα στρατιωτικά προϊόντα και άλλους τομείς. Τα προϊόντα προσπαθούν να επιτύχουν υψηλό - ποιότητα, κατανάλωση ισχύος μικροϋπολογιστών, γρήγορη παράδοση, λογική τιμή και έγκαιρη τεχνική υποστήριξη. Με διάφορες γνωστές επιχειρήσεις για να πραγματοποιήσουν στο εσωτερικό και στο εξωτερικό την εκτενή συνεργασία, τα προϊόντα έχουν κερδίσει την ευρείες εφαρμογή και την αναγνώριση αγοράς.

Η επιχείρηση συνδέει το μεγάλο ενδιαφέρον με την ποιότητα των προϊόντων και εφαρμόζει αυστηρά IOS9001 και τη διαχείριση RoHS. Η σταθερή ποιότητα, η επαγγελματική τεχνική υποστήριξη και η έγκαιρη υπηρεσία είναι η δέσμευση ADIA για τους πελάτες. Σήμερα, η αγορά TFT όλο και περισσότερο ευρέως χρησιμοποιείται. Με τη συνεπή εμμονή, εργασίες ADIA σκληρές να δημιουργήσει έναν επαγγελματικό και γνωστό κατασκευαστή της βιομηχανίας οθόνης επίδειξης TFT μαζί με τους πελάτες και τους προμηθευτές.

οθόνη αφής ίντσας HMI 240x240 1,3 με το τσιπ St7789V 1
