Τόπος καταγωγής: | Κίνα |
Μάρκα: | Tianma |
Πιστοποίηση: | RoHS |
Αριθμό μοντέλου: | YT024C023 |
Ποσότητα παραγγελίας min: | 1pcs |
---|---|
Τιμή: | USD 15-17/ PCS |
Συσκευασία λεπτομέρειες: | Corton: 544×365×250 (χιλ.) ποσότητα: 504 βάρος PC (κλ): 11.8±5%KG |
Χρόνος παράδοσης: | 20-25 |
Μέγεθος: | 2.4inch | Αριθμός εικονοκυττάρου: | 240 (RGB) ×20 (QVGA) 166PPI |
---|---|---|---|
Τύπος οθόνης: | LCM, Α-Si tft-LCD | Διαμόρφωση: | RGB κάθετο λωρίδα |
Χρώμα υποστήριξης: | 53% NTSC 262K | λειτουργών τρόπος: | TN, μεταδιδόμενη, κανονικά λευκιά |
Χρόνος απόκρισης: | 20 (τύπος.) (Tr+Td) κα | Ποσοστό πλαισίων: | 60HZ |
Παροχή ηλεκτρικού ρεύματος: | 2.8/2.8V (τύπος.) (IOVCC/VCC) | Καλή άποψη: | Η ώρα 12:00 |
Υψηλό φως: | Ενότητα επίδειξης QVGA TFT,ενότητα επίδειξης 2.4inch TFT,Οθόνη 166PPI Tft LCD |

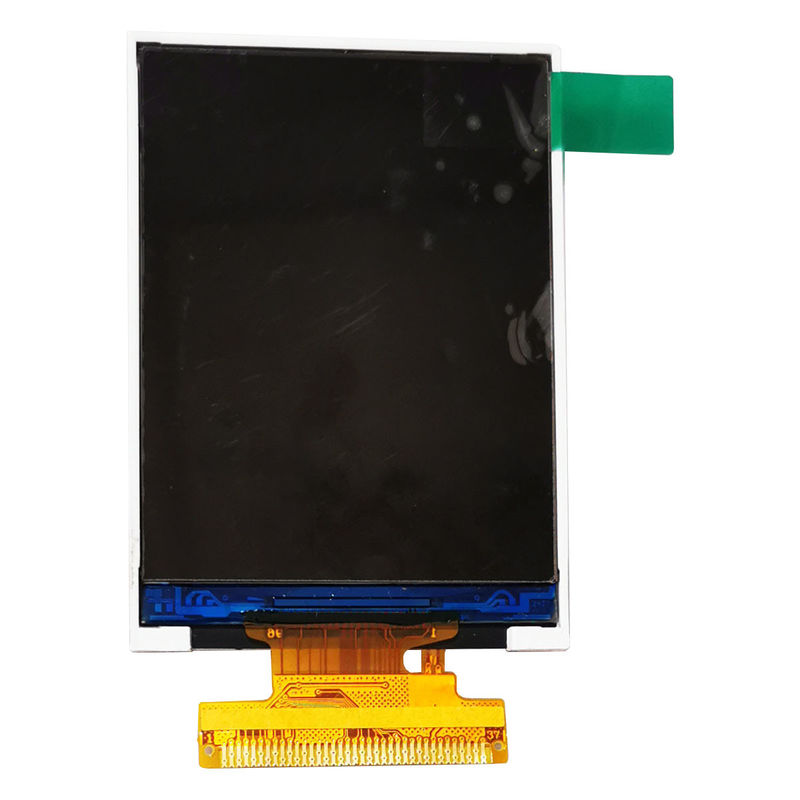

2.4.0 οθόνη tft LCD 37PIN ενότητας επίδειξης της TN QVGA TFT ίντσας tft
Το YT024C023 είναι ένα πρότυπο χρησιμοποιώντας άμορφο πυρίτιο TFT μητρών tft-LCD χρώματος ενεργό (κρυσταλλολυχνίες λεπτών ταινιών) ως συσκευές μιας ενεργές μετατροπής. Είναι μια μεταδιδόμενη επίδειξη τύπων που λειτουργεί στον κανονικό Μαύρο. Αυτό το tft-LCD έχει μια μετρημένη 1,54 ίντσας διαγώνια ενεργό περιοχή με 240 οριζόντια από την κάθετη σειρά εικονοκυττάρου 240. Κάθε εικονοκύτταρο διαιρείται σε κόκκινα, πράσινα, μπλε σημεία που τακτοποιούνται στο κάθετο λωρίδα και αυτή η επιτροπή μπορεί να επιδείξει τα χρώματα 262K.
Γενικές προδιαγραφές
Αριθ. | Στοιχείο | Προδιαγραφή | Μονάδα | Παρατήρηση |
1 | Μέγεθος LCD | 2.4 | ίντσα | - |
2 | Τύπος επιτροπής | α-Si tft-LCD, LCM | - | - |
3 | Σχήμα επίδειξης | 240 (RGB) ×320 115PPI | εικονοκύτταρο | - |
4 | Τρόπος επίδειξης | TN, κανονικά άσπρος, μεταδιδόμενη | - | - |
5 | Χρώμα υποστήριξης | 262K 53% NTSC | - | Σημείωση |
6 | Κατεύθυνση εξέτασης | η ώρα 12:00 | - | - |
7 | Αναλογία αντίθεσης | 500:1 (τύπος.) (TM) | - | - |
8 | Φωτεινότητα | 200 cd/m ² (τύπος.) | cd/m2 | Σημείωση |
9 | Περίληψη αμυδρή | 42.72 (Χ) ×60.26 (Β) ×2.45 (Δ) ΧΙΛ. | χιλ. | Σημείωση |
10 | Ενεργός περιοχή | 36.72 (Χ) ×48.96 (Β) χιλ. | χιλ. | - |
11 | Bezel περιοχή | - | χιλ. | - |
12 | Βάρος | 12.0g (τύπος.) | γ | - |
13 | Επιτροπή αφής | Χωρίς | κομμάτι | - |
14 | Πηγή φωτός | WLED [1S4P], ώρες 20K, οδηγός W/O | - | - |
15 | Τύπος διεπαφών | 8/9/16/18-κομμάτι 8080 παράλληλος, 37 καρφίτσες FPC | - | - |
16 | Λειτουργούσα θερμοκρασία | -20~70°C | ºC | - |
17 | Θερμοκρασία αποθήκευσης | - 30 ~ 80 °C | ºC | - |
Διάσταση περιλήψεων (μονάδα: χιλ.)
Σχετικά προϊόντα
Μέγεθος | Διαμορφώστε το αριθ. | Ψήφισμα | Διάσταση περιλήψεων (LCM) H*V*T (χιλ.) |
Διεπαφή | Κατεύθυνση άποψης |
2.31 | YT023H003 | 320*240 | 50.80*45.80*2.46 | MCU/SPI | 12 η ώρα |
2.4 | YT024H001 | 240*320 | 42.72*60.26*2.25 | MCU | 12 η ώρα |
2.4 | YT024C017 | 240*320 | 42.72*60.26*2.25 | SPI+RGB/MCU | ΟΛΟΙ |
2.8 | YT028H003 | 240*320 | 50.00*69.20*2.40 | MCU | ΟΛΟΙ |
2.8 | YT028I001 | 240*320 | 50.00*69.20*2.40 | MCU | 12 η ώρα |
3.5 | YT035F001 | 320*480 | 54.66*82.94*2.20 | MIPI | 12 η ώρα |
3.5 | YT035C025 | 320*480 | 55.00*84.71*2.25 | MCU/SPI | ΟΛΟΙ |
3.5 | YT043H007 | 480*800 | 62.46*105.9*2.20 | SPI+RGB | ΟΛΟΙ |
4 | YT043H012 | 480*800 | 62.46*105.9*2.20 | MIPI | 12 η ώρα |
4.3 | YT445H006 | 480*854 | 60.04*109.42*1.95 | RGB | ΟΛΟΙ |
4.5 | YT045I001 | 480*854 | 60.00*109.00*1.85 | MIPI | ΟΛΟΙ |
5 | YT050B008 | 720*1280 | 64.70*118.70*1.55 | MIPI | ΟΛΟΙ |
5 | YT050C001 | 1080*1920 | 64.9*119.75*2.2 | RGB | ΟΛΟΙ |
5 | YT055H005-V1 | 480*800 | 70.34*128.11*2.05 | RGB | ΟΛΟΙ |
5.5 | YT055B001 | 1080*1920 | 71.00*129.56*1.50 | MIPI | ΟΛΟΙ |
Γιατί μας επιλέξτε:
1.Our η επιχείρηση που ιδρύεται το 2011, και έχει μια μακροπρόθεσμη συνεργασία με πολλούς γνωστή επιχείρηση.
2.We έχουν μια επαγγελματική ομάδα και τη τεχνική υποστήριξη Ε&Α.
3.We έχουν έναν μεγάλο αριθμό καταλόγου σημείων και μπορούμε να στείλουμε την παράδοση το συντομότερο δυνατόν μετά από την πληρωμή.
4.We είναι άμεσος πράκτορας αυτών των εμπορικών σημάτων, που διατάζει τη διαδικασία απλή και το χρόνο παράδοσης απότομα.
5.All το σκάφος οθόνης από την επιχείρησή μας έχει τη μακροχρόνια εξουσιοδότηση και έχουμε αρκετή τεχνική υποστήριξη μπορούμε να παρέχουμε την υπηρεσία μεταπωλήσεων.
Προφυλάξεις για τη χρήση των ενοτήτων LCD
1.1 διαχειριζόμενες προφυλάξεις
1.1.1 η επιτροπή επίδειξης αποτελείται από το γυαλί. Μην το υποβάλτε σε έναν μηχανικό κλονισμό με τη ρίψη του από μια υψηλή θέση, κ.λπ.
1.1.2 εάν η επιτροπή επίδειξης είναι χαλασμένη και η υγρή ουσία κρυστάλλου μέσα που διαρρέει έξω, να είστε βέβαιος να μην πάρει οποιοι δήποτε στο στόμα σας, εάν η ουσία μπαίνει σε την επαφή με το δέρμα ή τα ενδύματά σας, αμέσως πλύσιμο αυτό από τη χρησιμοποίηση του σαπουνιού και του νερού.
1.1.3 μην εφαρμόστε την υπερβολική δύναμη στην επιφάνεια επίδειξης ή τις γειτονικές περιοχές δεδομένου ότι αυτό μπορεί
αναγκάστε τον τόνο χρώματος για να ποικίλετε.
1.1.4 ο πολωτής που καλύπτει την επιφάνεια επίδειξης της ενότητας LCD είναι μαλακός και εύκολα γρατσουνισμένος.
Χειριστείτε αυτόν τον πολωτή προσεκτικά.
1.1.5 εάν η επιφάνεια επίδειξης είναι μολυσμένη, αναπνεύστε στην επιφάνεια και την σκουπίστε ήπια με το α
μαλακό ξηρό ύφασμα. Εάν ακόμα όχι απολύτως σαφής, υγράνετε το ύφασμα με έναν από τους ακόλουθους διαλύτες:
- Ισοπροπύλιο οινόπνευμα
- Αιθυλικό οινόπνευμα
Οι διαλύτες εκτός από εκείνους προαναφερθε'ντες μπορούν να βλάψουν τον πολωτή. Ειδικά, μην χρησιμοποιήστε
μετά από:
- Νερό
- Κετόνη
- Αρωματικοί διαλύτες
1.1.6 μην προσπαθήστε να αποσυνθέσετε την ενότητα LCD.
1.1.7 εάν η δύναμη κυκλωμάτων λογικής είναι κλειστή, μην εφαρμόστε τα σήματα εισαγωγής.
1.1.8 για να αποτρέψετε την καταστροφή των στοιχείων από τη στατική ηλεκτρική ενέργεια, να είστε προσεκτικός για να διατηρήσει
βέλτιστο περιβάλλον εργασίας.
Το 1.1.8.1 είναι βέβαιο να στηρίξει το σώμα κατά το χειρισμό των ενοτήτων LCD.
Τα εργαλεία του 1.1.8.2 που απαιτούνται για τη συνέλευση, όπως οι συγκολλώντας σίδηροι, πρέπει να αλεστούν κατάλληλα.
Το 1.1.8.3 για να μειώσει το ποσό στατικής ηλεκτρικής ενέργειας που παράγεται, δεν διευθύνει τη συνέλευση και άλλη εργασία υπό τους ξηρούς όρους.
Το 1.1.8.4 που η ενότητα LCD είναι ντυμένη με μια ταινία για να προστατεύσει την επιφάνεια επίδειξης. Να είστε προσοχή κατά την ξεφλούδισμα από αυτήν την προστατευτική ταινία δεδομένου ότι η στατική ηλεκτρική ενέργεια μπορεί να παραχθεί.
1.2 προφυλάξεις αποθήκευσης
1.2.1 κατά τον αποθήκευση των ενοτήτων LCD, αποφύγετε την έκθεση στο άμεσο φως του ήλιου ή στο φως των φθορισμού λαμπτήρων.
1.2.2 οι ενότητες LCD πρέπει να αποθηκευτούν κάτω από τη σειρά θερμοκρασίας αποθήκευσης. Εάν οι ενότητες LCD θα αποθηκευτούν για πολύ καιρό, συστήστε ότι ο όρος είναι:
Θερμοκρασία: 0°C~ 40 σχετικά υγρασία°C: <80>
1.2.3 οι ενότητες LCD πρέπει να αποθηκευτούν στο δωμάτιο χωρίς όξινο, αλκαλικό και επιβλαβές αέριο.
1.3 προφυλάξεις μεταφορών
1.3.1 οι ενότητες LCD δεν πρέπει να είναι καμία πτώση και βίαια να συγκλονίσουν κατά τη διάρκεια της μεταφοράς, και πρέπει επίσης να αποφύγουν τον υπερβολικό Τύπο, το νερό, την υγρασία και την ηλιοφάνεια.
FAQ
Q1. Πώς μπορώ να εμπιστευθώ την ποιότητα των προϊόντων σας;
Α:
--Οι πρώτες ύλες μας είναι όλα ROHS υποχωρητικά.
--Η επίδειξη είναι ένα ISO9001: 2008 και ISO9001: 2015 επικυρωμένη επιχείρηση, έχουμε εμμείνει στα πρότυπα του ISO αυστηρά στην παραγωγή μας.
--Τα προϊόντα μας είναι 100% οπτικά και δοκιμή λειτουργίας πριν από τις αποστολές.
Εν τω μεταξύ, κάνουμε τις απαραίτητες δοκιμές δοκιμής και αξιοπιστίας γήρανσης στις ενότητες επίδειξης TFT μας, π.χ. κατάστημα και λειτουργούμε στην υψηλή και χαμηλή θερμοκρασία & το υψηλό περιβάλλον υγρασίας, το ESD και την αντιπαρεμβατική δοκιμή, την πτώση (με τη συσκευασία) και τη δοκιμή δόνησης.
Οι οθόνες αφής μας περνούν από την αλατισμένη δοκιμή ψεκασμού, δοκιμή σκληρότητας, δοκιμή πτώσης σφαιρών χάλυβα, δοκιμή λειότητας, δοκιμή θερμικού κλονισμού…
--Η εμπειρία και η ικανότητά μας κάνουν το ποσοστό προσόντων όντας πάντα 99,7% ή ανωτέρω.
Q2. Ποια μεγέθη των LCD και των επιτροπών αφής παρέχετε;
Α:
--Μικρά μεγέθη που περιλαμβάνουν: 0,96», 1,22», 1,3», 1,44», 1,54», 1,77», 2,0», 2,4», 2,7», 2,8», 3,0», 3,2», 3,5», 3,95», 3,97», 4,3», 5», 5,6», 6,86».
--Μέσα μεγέθη που περιλαμβάνουν: 7», 8», 9», 10,1», 10,2», 13,3»,14,1»,15,6»,17»,21,5»,23
Q3. Μπορώνα έχωμιαδιαταγήδειγμάτωνπριν απότηνεπίσημηδιαταγή;
Α: Ναι, η διαταγή δειγμάτων είναι πάντα ευπρόσδεκτη για τα νέα προγράμματα ή την αντικατάσταση του τρεξίματος των προγραμμάτων. Έχουμε το απόθεμα πολλών τυποποιημένων προτύπων των ενοτήτων TFT LCD και των οθονών αφής από 0.96inch σε 13.3inch, το οποίο η παράδοση μέσων είναι σε θέση να γίνει την ίδια μέρα ως διαταγή.
Q4. Ποιαείναιηχρονική ανοχήγιατηδιαταγήδειγμάτωνκαιτηδιαταγήμαζικής παραγωγής;
Α:
--Για τα τυποποιημένα προϊόντα LXDisplay, η χρονική ανοχή για τα δείγματα είναι συνήθως 1-7 ημέρες, για τη μαζική παραγωγή θα μπορούσε να είναι τόσο γρήγορη όπως 10 ημέρες.
--Για τα προσαρμοσμένα προϊόντα,
Είμαστε σε θέση να πάρουμε νέο FPC έτοιμο σε 7days, νέο Backlight σε 15days, και τη νέα χωρητική επιτροπή αφής ή την ανθεκτική επιτροπή αφής σε 18days.
Η μαζική παραγωγή των ειδικών προϊόντων θα μπορούσε να είναι τόσο γρήγορη όσο 3weeks.
--Εν περιλήψει, βασισμένος στα έτη μεγάλης παραγωγής μας, έχουμε κρατήσει την καλή σχέση με την επιτροπή LCD, ολοκληρωμένο κύκλωμα και άλλοι υλικοί προμηθευτές, είχαμε έναν σταθερό ανεφοδιασμό ακόμα και όταν υπήρξε βαριά έλλειψη των υλικών.
Q5. ΈχετετηναπαίτησηMOQ;
Α: Ναι, εξαρτάται από τα διαφορετικά μεγέθη των προϊόντων. Παρακαλώ αναφερθείτε στις πωλήσεις μας, ευχαριστίες.
Q6. Πώςσυνεργάζομαιμεσαςσταπροσαρμοσμέναπροϊόντα;
Α: Αρχικά παρακαλώ παρέχετε μας η περιγραφή των ειδικών απαιτήσεών σας, οποιασδήποτε σχεδίου ή προδιαγραφής-Οι μηχανικοί μας θα επιλύσουν τη συμβατά λύση και επίσης το κόστος φορμών (ενδεχομένως)-Παρέχουμε το σχέδιο και την προδιαγραφή για την έγκριση-Παρέχουμε τα δείγματα για την έγκριση μετά από τη δοκιμή αξιοπιστίας και τη δοκιμή γήρανσης-Κάνουμε την τροποποίηση εάν είναι απαραίτητο-Κάνουμε τη μικρή ποσότητα δοκιμαστικής διαταγής (αν απαιτείται)-Κάνουμε τη μαζική παραγωγή.
